Règlement CND
Seule la position sur le dos, les pieds devant est permise.
· le poids ne doit pas excéder vingt-cinq (25) kg.
· la longueur maximale est de trois cent (300) cm.
· la largeur maximale est de soixante (60) cm.
· l’avant et l’arrière de la luge doivent posséder un tampon absorbant les
chocs, si l’engin
dépasse six (6) kilos.
· La discipline streetluge peut-être courue avec un longskate ou un buttboard.
version
2012
Pour construire votre sreet luge il vous faut :
1 Planche de 100cm x 24cm en CP
22mm pour le fond
4 planches de 100cm x 6cm en CP 22mm pour les côtés
2 Planches 40cmx40cm en CP 22mmpour reposer les cuisse et la tête
6 planches de 15cm x 10cm en CP 22mm
4 planches de 6cm x 6 cm en CP 22mm
1 tube de Diamètre 20 de 2m50de long,
des vis à bois de 40mm , de 60mm et de 110mm , de la colle à bois prise rapide , des serres joints
, une perceuse , une lime à bois et une scie
|
 |
 |
 |
 |

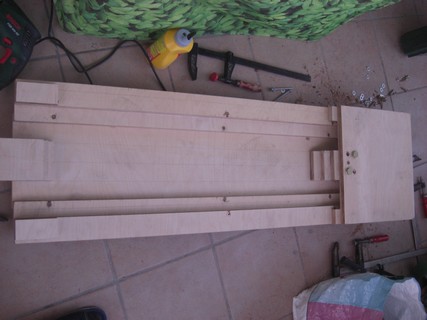

Coller les côtés sur 2cm par rapport au bord ,maintenez avec les
serres joints puis vissez , |
renouvelez l'opération avec le décalage de 2 cm de chaque côté
de la planche de fond. |
centrez et collez les morceaux de bois de 15 cm et les
décalé de 2 cm , le premier morceau doit être jointif au bord du
plateau de fond. |
 |
 |
 |
Ajoutez la plaque de 40 cm et 2 morceau de 6 cm et les coller |
Vissez les vis à bois de 110mm de part en part 4 dessus et 4
dessous |
renouvelez l'opération pour les morceaux de 15cm |
 |
 |
 |
Renouvelez l'opération avec la plaque de 40 cm |

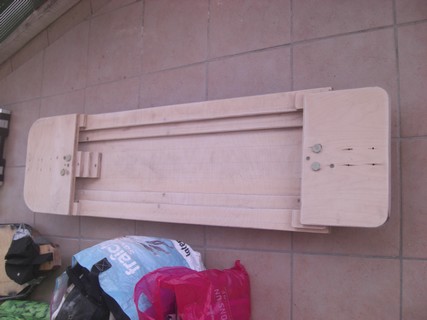

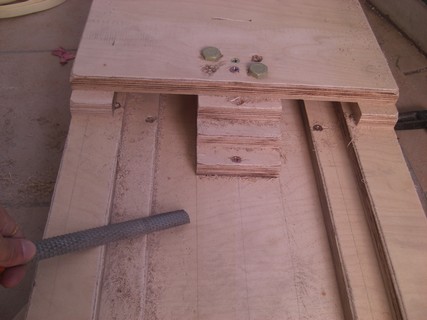

Limez les bords pour les arrondir |
Coupez les bords de la plaque de 40 en quart de cercle |
 |
 |
 |
Faite les perçages pour les truck avant ,ATTENTION ils doivent
être décalé de 40mm normalement avec les planches |
renouvelez l'opération pour le ou les trucks arrières |
Vernissez la luge en entier , passez 2 ou 3 couche de vernis
extérieur |
 |
 |
 |
Vous pouvez ajouter de la mousse au fond pour amortir les fesses
et aussi pour poser la tête. |

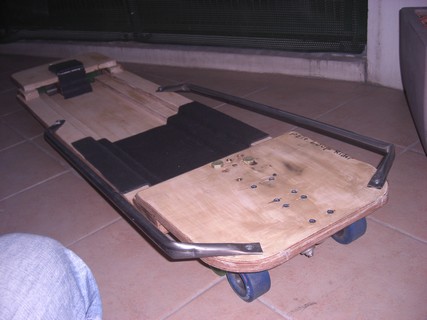

Le tube a été coupé en deux puis cintré à l'étau et percé et
vissé dans les bois. |
BON Ride |
version
2010

|

|

|
Prenez une planche dans notre cas c'est du contre-plaqué
marine 40mm mais du cp extérieur 22mm fera très bien l'affaire |
Découper à la scie circulaire ou sauteuse, mais c'est plus
long .On obtient un morceau de 1m par 10cm |
L'avant de la luge est à droite , placer un morceau de cp 40mm 250x100
mm
A l'arrière en le centrant faite de même avec le morceau de 360x80
mm.
Collez les planches entre elle et les fixer avec des vis à bois. |

|

|

|
J'ai découpé l'arrière en forme de flèche |
Placer un morceau de 250 x100 mm à l'arrière que j'ai coller/visé puis
j'ai fait de même sur l'avant un morceau de 350 x 100mm |

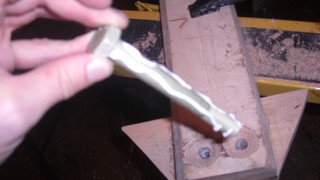

Après 24h une fois la colle sèche, j'ai percé de part en part pour
inséré mes grosses vis .Pour faire le chanfrein j'ai fait tourner le
foret de la perceuse quasiment à l'horizontale sur 360° faire le
chanfrin uniquement si vous avez du cp de 40 mm. |

|

|

|
Une fois l'avant et l'arrière percer de part en part .J'ai rajouter de
la colle à bois autour des vis pour quel soient un peu mieux maintenue
dans le bois |
Placer la vis dans le trou et mettre l'autre côté l'écrou correspondant. |
Découper l'avant en pointe. Placez votre embase de truck , tracer et
percer.,faite cette opération pour l'arrière aussi |

|

|

|
Attendre 24 heur que la colle sèche avant de
rouler avec. |
Découper l'avant en forme arrondit. Placer votre
planche de 1120 x 360 au centre en l'a collant et en la vissant |

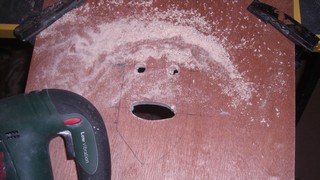

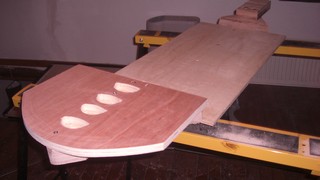

Sur votre plaque de 400 x 400mm au dessus faire deux
trous assez large pour le passage de la scie sauteuse ainsi vos vis
passeront au travers .Cela évitera qu'elle ne vous blesse sous les
cuisse. |

|

|

|
Répéter l'opération autant de fois que vous avez de trous. Visé vos
deux grande planche à l'aide de vise à bois pour un meilleur maintient.
|
Découper l'avant pour qu'il soit aussi arrondi |

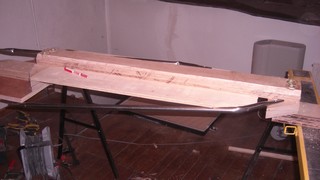

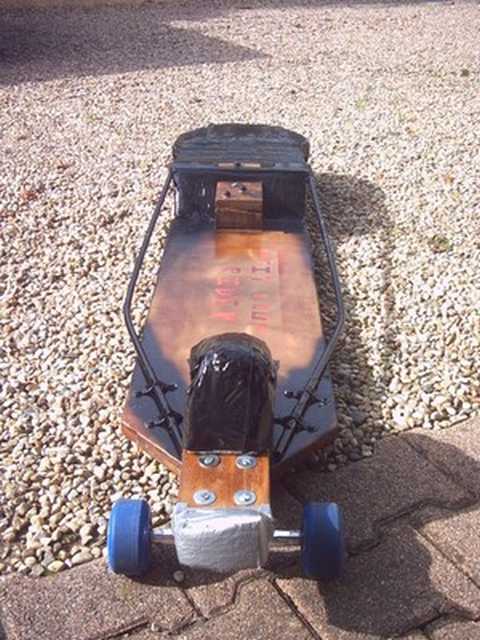

Prenez votre barre de 2500mm, la découper en deux
afin d'obtenir deux barre de 1250mm.Pour les plier pas besoin de
cintreuse. Prenez un étau serrer la barre dedans pour luis donner un
angle d'environ 30° comme on le voit sur l'arrière. A chaque extrémité
,aplatissez avec l'étau .Attention , ne jamais tordre la barre dans le
sens inverse elle risquerai de casser. Découper votre planche de 1200 x
360 en suivant vos barre. |

|

|
 |
Faite de même pour la seconde barre .Percer votre barre aplatie à
l'extrémité et percer aussi le bois .Une fois la barre percer placer vos
vis et serrer en mettant des rondelles au dessus et en dessous avec des
écrou rilstop. |
Découper vos vis que dépasse , ça risque de casser votre vis si celle-ci
dépasse. |
Plus c'est couper à raz mieux c'est. |
 |
 |
 |

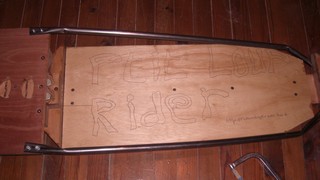

Faite votre déco sur le plateau |
Prenez vos morceaux déjà découper à la 4 ième images
pour former un plan incliner cela permettra une meilleur éjection l'or
d'impact. |
Enfin vernisser tout votre luge, passer minimum deux
couche car le bois absorbe. |
Pour construire votre luge il vous faut : 2 planches de cp 22mm ou 1
de 40mm de 100x1000mm ,4 planches de cp 22mm ou 2 de 40mm de 100x250mm
, 2planches de cp 22mm ou 1 de 40mm de 100x350mm , 2 planches de
cp 22mm ou 1 de 40mm de 80x360mm , 1planche de cp 18
mm 400x400mm / 1planche de cp 10 mm 1200x360mm / une
barre en acier de 2500 diamètre 20mm épaisseur 1.5m , des longues vis de
plus de 120 mm , une dizaine de vis à bois longueur 60mm et 90mm,
Attention: utiliser de préférence du contre plaqué marine ou bien de
contreplaqué extérieur . |
Voila Bon courage |
version
2007



Modification apportée:
- Mise en place d'une poignée à l'avant pour tiré la
luge .
- Changement du train
avant car il touchait dans les virages .

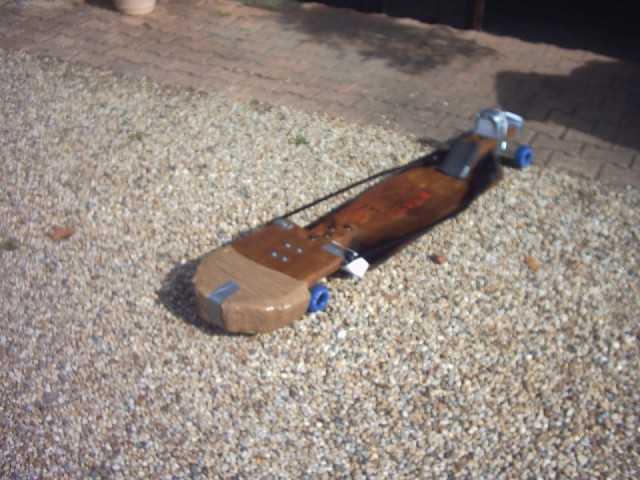

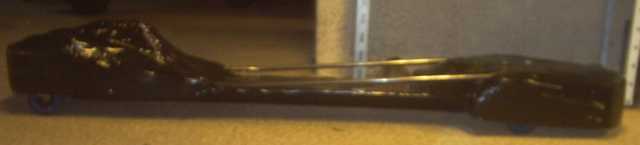

Nouvelle luge pour cette année 2007 pour ce qui la compose :
une armature en bois et tube acier + de la mousse polyuréthane
+ fibre + plus de la mousse plastique + du scotch haute résistance
monter avec Randal II 180 et roue
Krypto 85
le tout pèse moins de 7 kg



Sinon pour la faire ta besoin de :
-4 grosse visse d'au moins 10cm 2 a l'avant et 2 a l'arrière pour lier les 4 morceau de planche ensemble
-2 barre de fer de 1 m pour les renfort de dessous a percé et a vissé dans le bois
-2 tube en fer ou alu 1m10 en diamètre mini de 1 cm
-3 planche de 10cm x 10 cm en contreplaqué 18 ou 22 mm
-4 planche de 10cm x 30 cm en contreplaqué 18 ou 22 mm
-1 planche de 10cm x 100 cm en contreplaqué 18 ou 22 mm
et ensuite il te faut de la mousse d'emballage en plastique car le polystyrène casse au moindre choc
-du tape (scotch haute résistance) pour la modelé a ta convenance!
au total t'en a pour moins de 40 Euros


version
2006



Street luge session sur autoroute à 110km/h






version 2005

Session Mont Verdun (69)

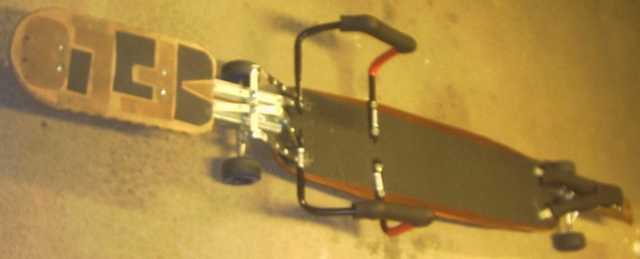

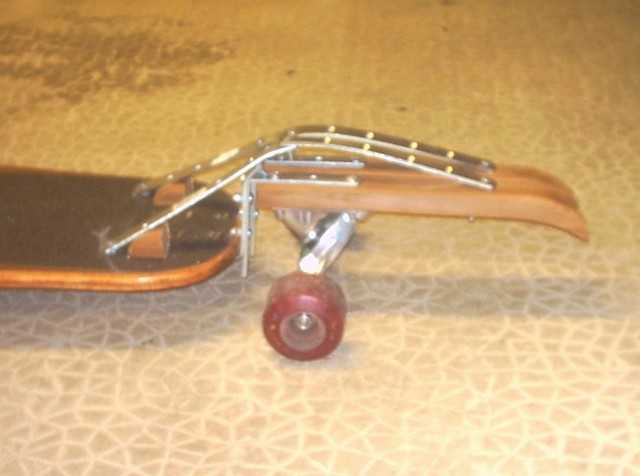

Pour construire ma Street Luge j'ai tout d'abord utilisé une planche en
contreplaqué que j'ai collé moi même .Puis , je ne savait pas comment
faire pour la rabaisser par rapport au truck c'est alors que j'ai penser aux équerres
facile à installer .Et ensuite je me suis amusé a faire des mécano !!!!!
Phase1: Mise en place des équerres ainsi que des renforts métalliques
pour la partie arrière de l'engin.

Phase2: Mise en place des des équerres et des renfort pour
la partie avant plus ajout des poignées et des nouvelles roues Krypto 85mm
.Remplacement des roulements abec9 par des abec7 plus résistant.
Phase3:Mise en place du repose pied et élévation de l'appuis colonne.
Phase 4: Agrandissement des poignées pour éviter de se faire
mal en retombant dessus et ajout de la mousse. Changement des gommes des trucks
par des gommes plus dure et plus large.
Phase5: L'engin étant trop flexible , j'ai dut ajouter des
barres en acier pour renforcer la structure .

J'ai rajouté sur la partie avant de la mousse tout autour pour
éviter de faire mal lors d'un éventuel choc avec une autre personne.

Hé Voila c'est fini!

Comme c'est tronion avec ce ptit fanion rouge !!! LOL

version 2003
Et Voici mon BUTT sur grande roue j'ai fait le Downhill Jamboree
2005 avec tout
le monde a cru que ce n'était pas très stable et a la grande surprise de tous il
tenait bien la route surtout dans les virage ou il dérapait légèrement.


J'ai du changer les roues avant car elle était toute bouffé. Du
coup j'ai mis les roues arrières à l'avant et j'ai du acheter d'autre roues mais
celle-ci me semble trop tendre.
version 2001
Ma première Street Luge qui na pas fait long feu!!!!!!!

|
